非動力刀塔

詳細介紹:

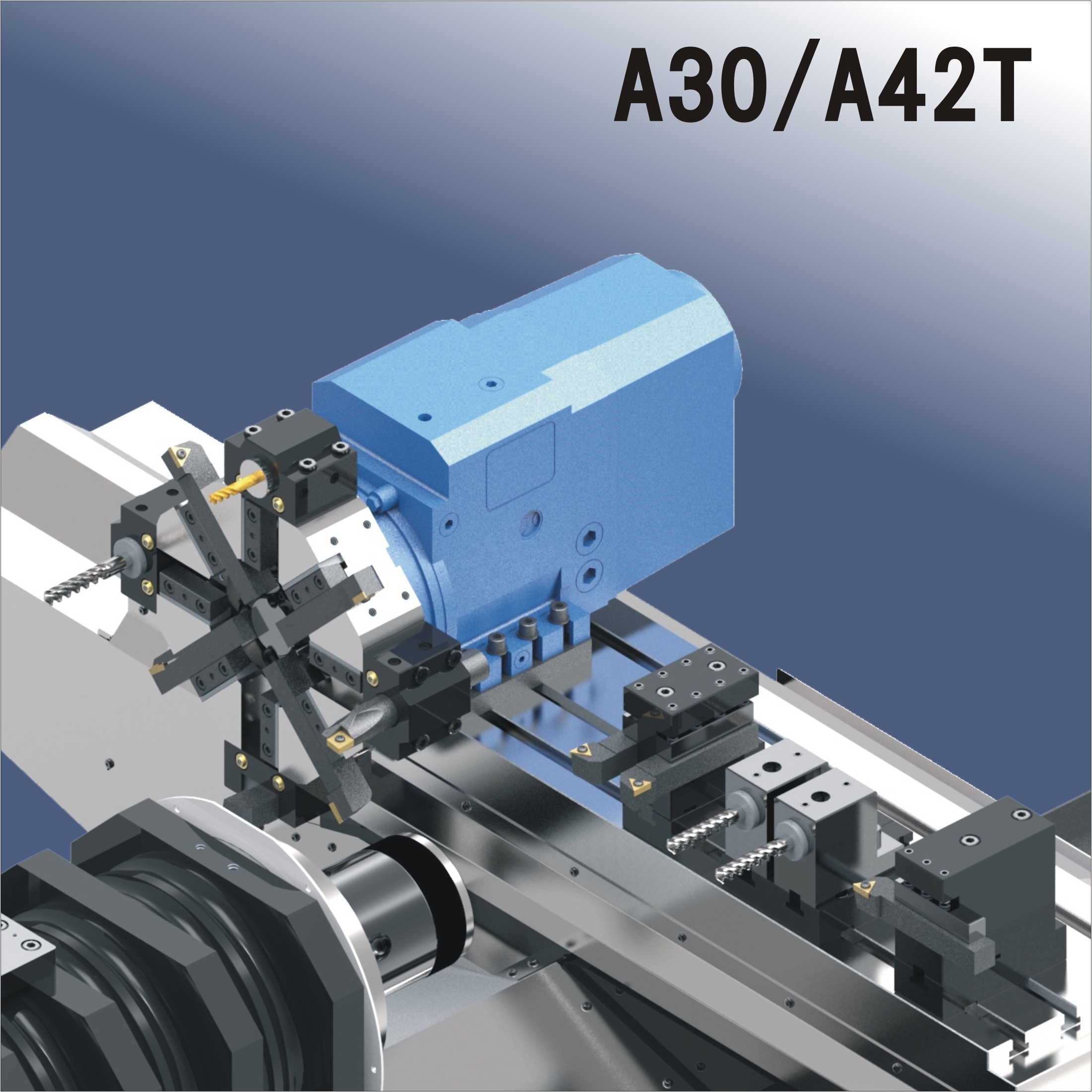

8位刀塔+櫛式配刀+上方取料器
♦於櫛式滑板加8位非動力刀塔且可配合櫛式刀座,提供12-13支
  刀具應用。
♦可搭配副刀板達成快速替換工件之需求。
♦配合上方取科快速、確實。

♦配合20kg/cm²冷卻液出水。



項           目 A30T A42T 單位
能力  十字滑座最大旋徑 380 mm
 工作台最大旋徑 160 mm
 最大棒材直徑 30 42 mm
 最大夾頭直徑 5" 6" inch
主軸  主軸型式 皮帶式
 主軸最高轉數(依夾頭限速) 8000 rpm 6000 rpm min-1
 馬達 5.5/3.7 7.5/5.5 kw
 潤滑/冷卻方式 油脂
刀架  型式 8位刀塔
 最大刀具尺寸 20/Ø25 mm
滑台  最大行程X , Z軸 400 , 250 mm
 快速進給X , Z軸 30m min-1
潤滑  螺桿X,Z(0.2-0.3Mpa) 油氣
 螺桿 潤滑油
 滑軌 潤滑油
切削油
裝    置
 馬達 0.35 kw
 高壓水馬達 0.375 kw
 容量 180 L
其他  氣壓需求(0.5-0.6Mpa) 150 L/min
 電力需求 12 14 kva
 機械淨重 2080 2150 kg
